Percobaan 1:
1. Jelaskan prinsip kerja dari rangkaian dalam gerbang AND,OR, NOT, NOR, dan NAND
Rangkaian terdiri dari sebuah gerbang logika NOT, AND, OR, XOR, NAND, NOR, dan XNOR dengan 2 input yang masing-masing kaki inputnya dihubungkan ke 2 buah logicstate dan setiap ouputnya dihubungkan dengan logicprobe.
Prinsip kerja rangkaian:
² Gerbang NOT
Output yang dihasilkan akan berlawanan atau kebalikan dari inputnya.
² Gerbang AND
Prinsip kerjanya sama seperti perkalian atau apabila outputnya hanya akan berlogika 1 jika seluruh inputnya 1
² Gerbang OR
Prinsip kerjanya sama seperti penjumlahan atau outputnya akan berlogika 1 jika salah satu dari inputnya berlogika 1
² Gerbang XOR
Prinsip kerjanya yaitu outputnya akan bernilai 1 hanya jika penjumlahan dari inputnya bernilai ganjil
² Gerbang NAND
Prinsip kerjanya kebalikan dari gerbang AND (NOT-AND) atau outputnya akan berlogika 1 jika seluruh inputnya berlogika 0
² Gerbang NOR
Prinsip kerjanya kebalikan dari gerbang OR (NOT-OR) atau outputnya akan berlogika 1 jika seluruh inputnya bernilai 0 dan berlogika 0 jika semua atau salah satu inputnya bernilai 1
² Gerbang XNOR
Prinsip kerjanya yaitu outputnya akan berlogika 1 jika pernjumlahan dari kedua inputnya bernilai genap
2. Bandingkan dan analisa hasil percobaan dengan masing-masing tabel kebenaran gerbang logika

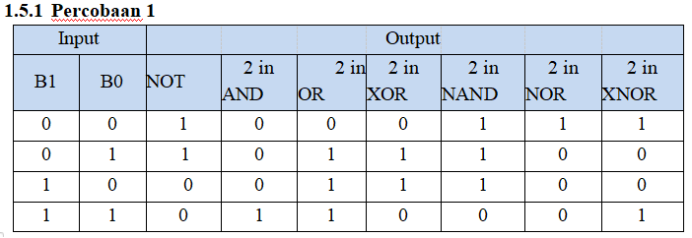

Hasil Percobaan:

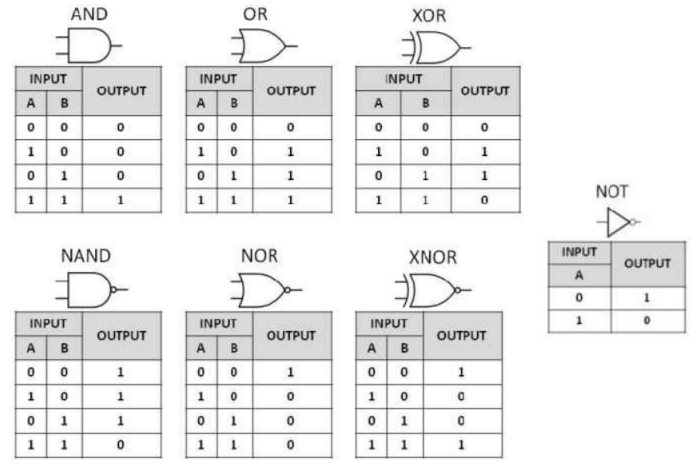

Tabel Kebenaran Gerbang Logika:
Dari tabel hasil percobaan 1 dan tabel kebenaran masing-masing gerbang logika diatas dapat disimpulkan bahwa output pada rangkaian percobaan 1 sama dengan output pada masing-masing gerbang logika.
