- Mengetahui Simbol IEEE/ANSI berbagai gerbang logika
- Menjelaskan prinsip kerja gerbang logika
- Mensimulasikan Rangkaian Gerbang Logika
2. Alat dan Bahan [kembali]
2.1 Alat

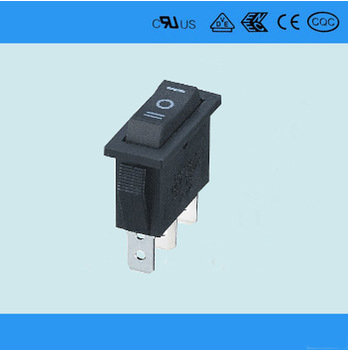

1. saklar

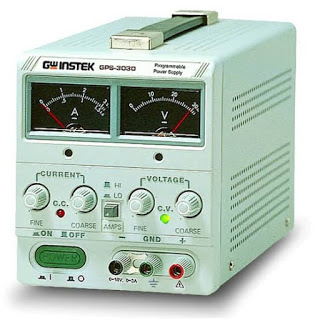

2. Power supply
2.2 Bahan
1. Resistor
Spesifikasi resistor yang digunakan :
1. 10k ohm
2. 220 ohm
Datasheet :
2. Gerbang AND
4.Gerbang NOT
5. Led
Datasheet :
6. Gerbang OR
7. Gerbang NOR
8. Gerbang NAND
3. Dasar teori [kembali]

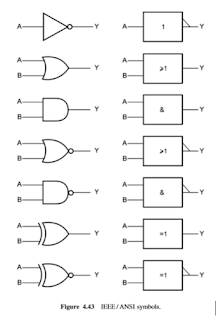

4.12 Simbol Standar IEEE/ANSI
Setiap gerbang logika memiliki simbol dengan bentuk berbeda. Namun, untuk perangkat logika yang lebih kompleks, misal perangkat logika sekuensial seperti penghitung, register, atau rangkaian aritmatika, seperti penjumlah, pengurang, dll, simbol-simbol ini tidak membawa informasi yang berguna. Satu set simbol standar baru diperkenalkan pada tahun 1984 di bawah IEEE / ANSI Standard 91–1984. Simbol logika yang diberikan di bawah standar ini semakin banyak digunakan sekarang dan bahkan mulai muncul dalam literatur yang diterbitkan oleh produsen sirkuit terintegrasi digital.
4.12.1 Standar IEE/ANSI
Sistem notasi ketergantungan khusus digunakan untuk menunjukkan bagaimana keluaran bergantung pada masukan. Notasi ini berisi hampir seluruh informasi fungsional dari perangkat logika yang dimaksud. Ini akan lebih jelas saat kami menggambarkan standar baru ini dengan bantuan simbol ANSI untuk beberapa perangkat aktual yang termasuk dalam kategori sandal jepit, penghitung, dll., Di bab-bab berikut. Semua input kontrol yang mengontrol waktu perubahan dalam status output sesuai status logika input yang ditunjuk oleh huruf 'C'. Ini adalah input ENABLE di kait atau input JAM di sandal jepit. Sebagian besar IC digital berisi lebih dari satu fungsi serupa pada satu chip seperti IC 7400 (quad dua input NAND), IC 7404 (hex inverter), IC 74112 (dual-edge triggered JK flip-flop), IC 7474 (dual-edge Kait tipe-D), IC 7475 (kait tipe-D quad) dan seterusnya. Input ke IC semacam itu yang umum untuk semua blok fungsional atau dengan kata lain mempengaruhi berbagai fungsi individu tetapi serupa diwakili oleh persegi panjang berlekuk terpisah di bagian atas persegi panjang utama.
Gambar 4.44 menunjukkan simbol ANSI untuk IC 7400, yang merupakan gerbang NAND empat masukan. Perangkat serupa lainnya, yaitu gerbang NAND dua masukan quad lainnya milik keluarga logika lain, juga akan diwakili oleh simbol ANSI yang sama. Sebagai ilustrasi lain, Gambar 4.45 menunjukkan simbol ANSI untuk IC 7420, yang merupakan gerbang NAND empat masukan ganda.
1. Resistor
Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.
Cara membaca nilai resistor
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor
2. Logicstate
"Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."
Jenis gerbang logika :

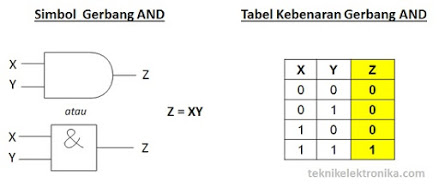

- Gerbang AND : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 0, maka output akan menjadi 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 1.
- Gerbang OR : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.
- Gerbang NOT : Fungsi Gerbang NOT adalah sebagai Inverter (pembalik). Nilai output akan berlawanan dengan inputnya.
- Gerbang NAND : Apabila semua / salah satu input bilangan biner (berlogika) 0, maka outputnya akan berlogika 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 0.

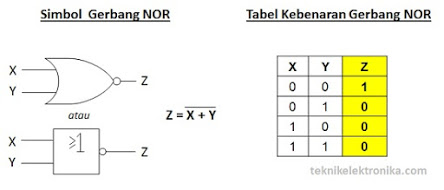

- Gerbang NOR : Apabila semua / salah satu input bilangan biner (berlogika) 1, maka outputnya akan berlogika 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 1.
- Gerbang XOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 1. Sedangakan jika input adalah sama, maka output akan berlogika 0.
- Gerbang XNOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 0. Sedangakan jika input adalah sama, maka output akan berlogika 1.
4. Percobaan[kembali]
4.1 Prosedur Percobaan dan Rangkaian
1. siapkan alat dan bahan yang akan digunakan
2. Susun rangkaian
4.2 Prinsip Kerja
1) Gerbang NOT
Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Apabila saklar terhubung ke ground (logika 0), maka keluaran menjadi logika 1 dan led hidup dan begitu juga sebaliknya.
2) Gerbang OR
Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Apabila kedua saklar terhubung ke sumber (logika 1), maka led hidup dan keluaran berlogika 1. Jika salah satu atau kedua saklar terhubung ke groud (logika 0), maka led tetap hidup (logika 1). Jika kedua saklar terhubung ke ground, maka led akan mati (logika 0).
3) Gerbang AND
Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Apabila kedua saklar terhubung ke sumber (logika 1), maka led hidup dan keluaran berlogika 1. Jika salah satu atau kedua saklar terhubung ke groud (logika 0), maka led akan mati (logika 0).
4) Gerbang NOR
Apabila kedua saklar terhubung dengan ground (logika 0), maka led akan hidup (logika 1). Apabila salahn satu atau kedua saklar terhubung dengan sumber (logika 1), maka led akan mati.
5) Gerbang NAND
Apabila kedua saklar terhubung dengan sumber (logika 1), maka led akan mati (logika 0). Apabila salah satu atau kedua saklar terhubung dengan ground (logika 0), maka led akan hidup (logika 1).
6) Gerbang EX-OR
Apabila salah satu saklar terhubung ke ground atau sumber (logika 1), maka led akan hidup (logika 1). Apabila kedua saklar terhubung ke sumber atau ground (logika 0), maka led akan mati (logika 0).
7) Gerbang EX-NOR
Apabila salah satu saklar terhubung ke ground atau sumber (logika 1), maka led akan mati (logika 0). Apabila kedua saklar terhubung ke sumber atau ground (logika 0), maka led akan hidup (logika 1).
8) Gerbang NAND dengan 2 Input
Apabila rangkaian dihubungkan menggunakan gerbang nand, maka led akan hidup apabila salah satu saklar terhubung pada ground atau sumber. Apabila semua saklar terhubung pada sumber, maka led akan mati.
9) Gerbang NAND dengan 4 Input
Apabila rangkaian dihubungkan menggunakan gerbang nand, maka led akan hidup apabila salah satu saklar terhubung pada ground atau sumber. Apabila semua saklar terhubung pada sumber, maka led akan mati.
5. Video
[kembali]
Link HTML (KLIK)
Link Rangkaian 1 (KLIK)
Link Rangkaian 2 (KLIK)
Link Video Rangkaian (KLIK)
Link Datasheet :
-Resistor (KLIK)
-Led (KLIK)
7. EXAMPLE

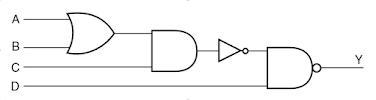

Gambarkan representasi simbol IEEE / ANSI dari rangkaian logika yang ditunjukkan pada Gambar dibawah
8. PROBLEM
Gambar ulang sirkuit logika dari Gambar dibawah menggunakan
simbol IEEE / ANSI.
Jawab:
9. MULTIPLE CHOICE

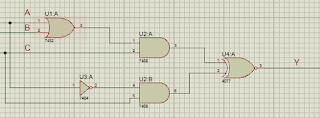

1. Perhatikan rangkaian berikut
Manakah diantara gambar rangkaian berikut yang merupakan representasi dari simbol IEEE/ANSI...
A)
B)
Manakah diantara gambar rangkaian berikut yang merupakan representasi rangkaian diatas...
D)
E)
JAWAB:
C)
D)
E)
Jawab:
IEEE/ANSI, memiliki standar tersendiri terhadap simbol masing-masing gerbang logika. Semua gerbang logika diwakili oleh simbol persegi. Yang membedakan adalah ekspresi yang ada di dalam persegi. Gerbang NAND memiliki simbol & dan segitiga di ujung persegi. Gerbang NOR memiliki simbol ³1 memiliki arti gerbang OR dan segitiga di ujung persegi. Gerbang EX-OR memiliki simbol =1.
B

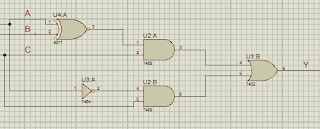

2) Perhatikan rangkaian berikut
Manakah diantara gambar rangkaian berikut yang merupakan representasi rangkaian diatas...
A)
B)C)
E)
JAWAB:
IEEE/ANSI, memiliki standar tersendiri terhadap simbol masing-masing gerbang logika. Semua gerbang logika diwakili oleh simbol persegi. Yang membedakan adalah ekspresi yang ada di dalam persegi. Simbol ³1 memiliki arti gerbang OR. Simbol segitiga memiliki arti gerbang NOT. Simbol & memiliki arti gerbang AND.
Jawaban: C
